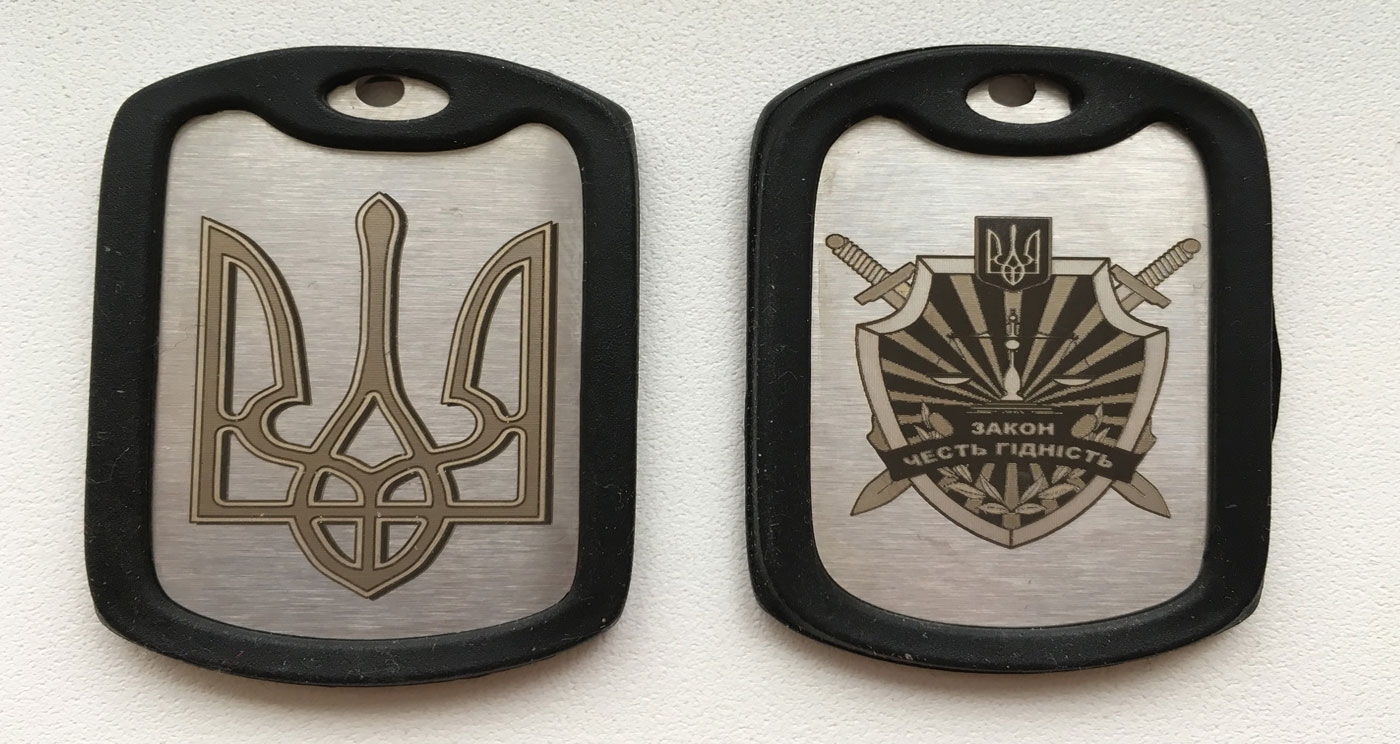

Для того чтобы выполнить раскрой или гравировку листового материала, требуется макет. Это касается не только изготовления декоративных панелей, но и резки различных деталей.
Макет – это чертеж изделия, выполненный в графическом редакторе и предоставленный в определенном формате. Для изготовления макетов используют программы типа Apache OpenOffice Draw, QCad, LibreCAD и некоторые другие.
Они преобразуют векторное изображение в формат корректной передачи графических данных для систем AutoCAD – универсальные файлы *.dxf. Такой файл можно загружать в операционную систему лазерного комплекса и приступать к раскрою материала.
Макеты, предназначенные для лазерной резки, должны соответствовать некоторым правилам, а именно:
- все размеры контуров деталей должны быть выполнены в масштабе 1:1;
- контуры деталей должны состоять из простых геометрических фигур – отрезков, дуг, окружностей;
- не допускается использование сплайнов – кривых, отдельные участки которых описываются разными математическими функциями; также нельзя допускать разрывов контура, наложений деталей и пересекающихся элементов;
- контрольный размер проставляется только на одном из элементов контура (остальные размеры автоматически вычисляются из масштаба макета);
- макет должен представлять собой развертку (выкройку) листа, содержащую только контуры деталей и один контрольный размер – места сгибов, текстовую информацию и т.п. отражать не нужно.
Если макет выполнен с учетом выше изложенных требований, это значительно ускорит время расчета стоимости и выполнения заказа. В случае неточного соответствия требованиям специалисты ЛазерРез будут вынуждены править файл, что может привести к неточностям в изготовлении. Макет, который полностью не соответствует требованиям, изложенным выше, может быть не принят в работу.
Также при разработке макета раскроя листа нужно учитывать технологические допуски работы оборудования:
- точность позиционирования лазерного луча составляет 0,01 мм;
- максимальная ширина реза может достигать значения 0,1 мм в зависимости от обрабатываемого материала.
- толщина листа для резки не должна превышать 16 мм, для разных материалов толщина листа может отличаться для обеспечения высокого качества реза.
Несложные чертежи можно изготовить самостоятельно, установив на компьютер какую-либо из указанных графических программ. В случае большой сложности изделий, скорее всего, понадобится помощь специалиста. Он поможет не только правильно сделать макет, но и разработать схему раскроя листа, которая максимально сэкономит материал.
